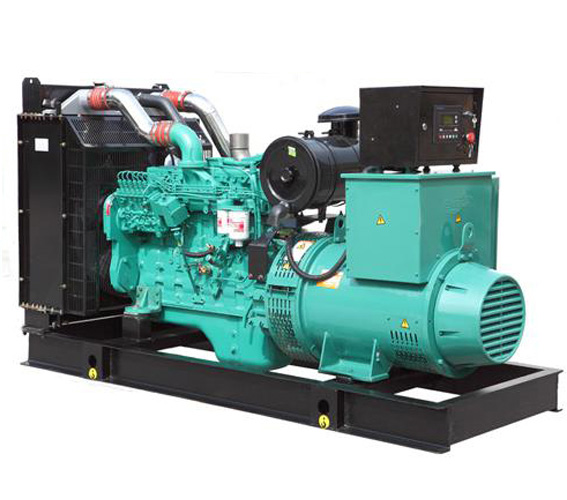

您現在的位置： 在康明斯發電機組的安裝工作中有一項特別重要的環節，那就是安裝電纜線。不當的線纜安裝會對接下來的使用操作帶來不小的影響，因此，海鋒機械整理了康明斯發電機組電纜線安裝規范供大家參考。
1、線管。
1）應根據當地有關規范選擇線管。
2）表面敷設的線管應有正確的支撐和固定。
3）管路必須接地。
4）應在電纜導入前將管路系統敷設好。
5）線管中至少應有40%的空間。
6）彎頭的內彎半徑不得低于線管外徑的2.5倍。
7）管旅系統應能防止灰塵和水的進入。但在管路的高點和低點出須設計有通風口。
8）開式布置的管路應由好的防火材料組成。
2、線槽。
1）鋼制線槽應遵循有關規定規格。
2）安裝時應確保有足夠的彎曲半徑。
3）與鋼制線管一樣，運用鋼制線槽作為導體的保護材料是符合有關布線規則的，但不能用作燃燒防護。
4）線槽中至少有45%的空間。
5）線槽應有正確的支撐和固定點。
6）線槽蓋不應設在線槽的下側，穿過墻壁、地板和天花時，線槽蓋應緊密。
7）垂直布置的線槽，其內部應有適當的阻熱材料防止頂部區域溫度過高。
3、線路的隔離。不同的線路電纜應采取隔離措施以防止電氣和物理的接觸。規范中定義有三類線路：
1）由主電源供電的低壓線路（除了火警或應急照明線路）。
2）由安全電源供電的超低電壓或通信線路（如電話，地址和數據傳輸系統）。
3）火警或應急照明線路。
4、電纜盤。
1）常見方法是將電纜敷設在排孔式電纜盤上。
2）電纜應平置排列，大的緊固間距為450毫米。
3）電纜盤的支撐的支撐間距通常為1200毫米。
4）電纜盤應有足夠的強度，選型時應確保其具有接近承載電纜25%的額外電纜承收能力。
5、電纜溝。
1）發電機房和設備房內的電纜溝應為封閉式——帶有混泥土或花鐵板蓋板。
2）電纜溝建造時應盡量使大的電纜獲得小的彎曲半徑。
3）電纜溝盡可能直，其地表平滑并有一定坡度以便水和油污能引排到集污槽。
6、地下敷設。
1）鎧裝屏蔽電纜可以直接敷設于地下，應有75毫米厚的著床。
2）電纜溝中或只敷設于地下的高低壓電纜間距在160毫米與400毫米之間。
3）行經道路、通道或建筑結構地下時，電纜應通過導管或防護裝置來避免機械損壞。
4）預留一定的空間以便將來的電纜敷設。
康明斯發電機組電纜線的規范安裝不僅有利于設備運轉，也能營造一個整齊有序的機房環境，因此保定恒發在這里提醒大家在安裝調試環節希望大家重視這一步驟，為設備創造良好的運行條件。 更多發電機組相關知識，請關注河北發電機組廠家保定恒發：http://www.fp7cy.cn
